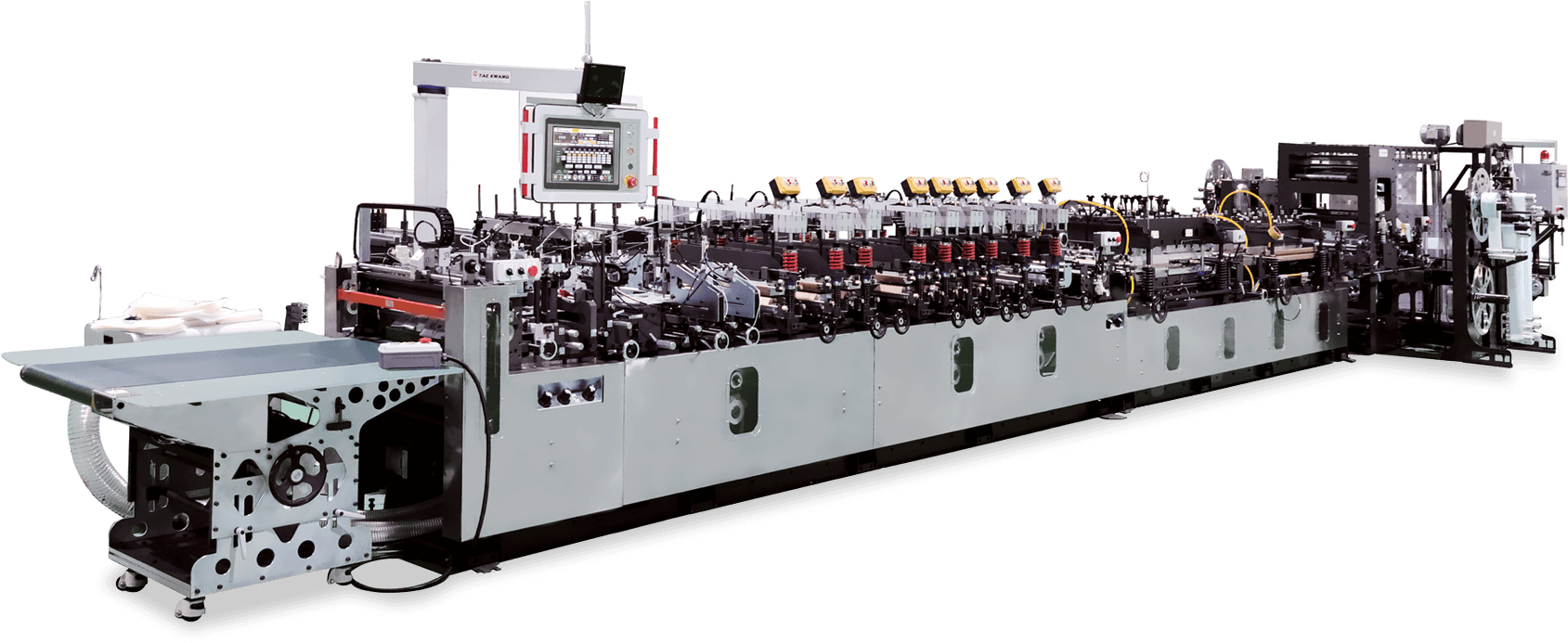

TK-SP640Z-SU (AUTO)
TK SP640Z-SU (auto)
고속용 스탠드 지퍼 실링기
Stand Pouch & Zipper Bag Making M/C
| 기계 크기 | 2,800㎜ × 12,965㎜ × 1,900㎜ (H) |
|---|---|
| 최대 속도 | 분당 250컷팅 |
- 제대 속도 : 분당 / 최대 250컷팅
- 가로 실바 유니트 : 자동 운전
- 가로 실바 유니트 칫수 편차 자동 움직임
- 세로 실바 유니트 : 자동 운전 (스텐드 3접점 맞춤)
- 자동라운드 리얼 컷팅 및 더블 컷팅 (비전 측정)
- 지퍼 포인트 초음파 실링 : 분당 / 최대 200컷팅
- 투타임 스킵 기능
- 원단 이음매 감지 기능
- 밑지 이음매 감지 기능
- 지퍼 이음매 감지 기능
- 스탠드 타공 센서 감지 기능
- EPC 센서 콘베어에서 조작 가능
- 데이터 베이스 구축 가능
기계 구성
| Name | Quantity | Remarks |
|---|---|---|
| Feeding Roller Unit | 4set | |
| Head Sealing and Cooling Unit | 3set | |
| Stand Sealing Unit | 2set | |
| Zipper Sealing Unit | 2set | |
| Cross Sealing | 6set | |
| Cross Cooling | 3set | |
| Cross Cutting Unit (Knife) | 1set | |
| Machine Control | 1set | |
| 자동 라운드 리얼 커팅 장치 | ||
| 나이프 더블 커팅 | ||
| 전 작업 메모리 저장 가능 | ||
| 불량감지 센서 | 원단 이음매, 스탠드 밑지 이음매, 지퍼 이음매, 스탠드 타공 | |
| 옵션 | 사이드 자동 실링 (늘어난 원단이나 칫수 불량 원단도 작업 가능) |
기계 제원
| Category | Specification |
|---|---|
| 기계 크기 | 2,800㎜ × 12,965㎜ × 1,900㎜ (H) |
| 작업 속도 | 10-240/분 (원단의 두께 및 길이 따라 다름) |
| 원단 폭 | 최대 1,280㎜ |
| Stand Pouch 크기 |
|
| 기계 최대 속도 | 250/분 |
| 원단 크기 (web width) | 최대 800㎜ dia 3 inches core. |
| core fixing method | Air shaft (6 inches option) |
| Sealed 크기 |
|
설비 (발주자 공급)
- 전기
-
- 3상 220V 60㎐ (소요전력 최대 55㎾)
- 허용 전압 변화량 : ±10%
- Frequency Variation : ±5%
- Compressed Air & Air dryer
-
- 물과 기름 여과장치
- 허용 공기압 : 6~7㎏/㎠G
- 냉각기
-
- 적정 물 온도 : 15~18℃ (상온 온도에 따라 다름)
- 분당 이송량 : 15ℓ/분
